太赫茲器件是指工作在太赫茲頻段（0.1-10 THz）的功能性電子器件，涵蓋信號產生、調制、傳輸與探測等核心功能，是連接電子學與光子學的重要橋梁。隨著太赫茲技術在成像、通信、光譜分析和安全檢測等領域的廣泛應用，太赫茲器件的研究與開發已成為前沿熱點。根據集成度和實現方式的不同，太赫茲器件主要可分為三類：混合集成、MMIC和單片集成。
1.混合集成
由于太赫茲頻段是毫米波頻帶的擴展，太赫茲器件在實現方法和理念上都與毫米波器件有相似之處。現在常用的太赫茲器件設計方法也是從毫米頻段擴展而來，兩者的基本原理是相同的。混合集成電路中，肖特基二極管是分離式的，需要采用人工組裝到電路基片。
混合集成的核心通常為一塊半導體芯片，例如GaAs（砷化鎵）的肖特基勢壘二極管。分立二極管芯片被裝配在介質基板上，在該基板上通過薄膜工藝制作微帶線、帶狀線或共面波導等平面傳輸結構，以構成阻抗匹配網絡、濾波器和直流偏置通路。混合集成的核心優勢在于材料選擇的自由性?；旌霞煽赏ㄟ^異構方式，將不同材料體系的最佳性能單元進行組合，從而在太赫茲高頻段實現優越的性能表現。混合集成可選擇最優半導體材料作為非線性核心，選用低損耗介質基板作為無源匹配電路，最后集成于金屬波導傳輸結構中，通過這種方案可大幅降低系統整體損耗，使其突破工作頻率的上限，并實現遠高于其他方案的輸出功率與轉換效率能力。
但其缺點也同樣突出。龐大的體積和重量使其難以應用于對尺寸敏感的場景。同時，在封裝環節中，需要依靠人工裝配將微米尺度的二極管芯片進行對準并粘接于基板上的指定位置，整個過程對精度和穩定性要求極高，對器件一致性提出了挑戰。
混合集成主要用于構建高性能的倍頻器、混頻器和直接檢波器。經過數十年發展，混合集成的設計方法、工藝和模型均已非常成熟，是當前眾多太赫茲科學儀器和專用系統的首選。
泰萊微波也有多款基于混合集成的變頻器件。綜上所述，混合集成電路由于其具有工藝簡單、成本低、易于組裝和易于獲得二極管等優點，仍是目前較為成熟且主流的技術路徑。

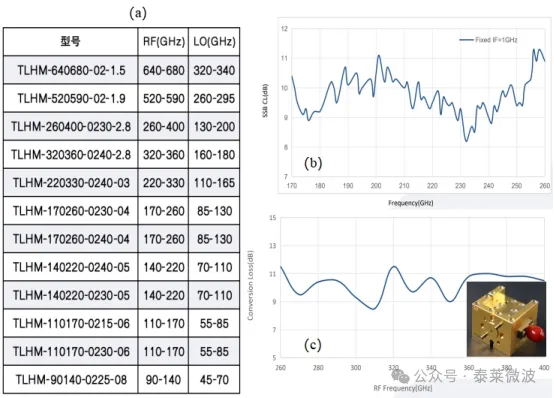

(a)泰萊微波倍頻器產品
(b)140-220GHz三倍頻器輸出功率
(c)260-400GHz三倍頻器輸出功率
2.MMIC芯片
MMIC芯片技術是連接分立混合集成與全單片集成之間的重要橋梁。它旨在提升器件的可靠性、易用性和集成度，同時在一定程度上保留高性能特性。MMIC芯片具有集成度高、一致性好及可提供有源增益的優勢，在太赫茲頻段有源器件（放大器/倍頻鏈/混頻器/多功能器件等）及無源器件開發中有廣泛應用。
MMIC的核心是先在半導體襯底上制作一個功能完整的芯片，襯底一般采用GaAs或InP。這個芯片不再是一個簡單的二極管，而是已經包含了二極管、必要的匹配電路、濾波結構甚至微型天線在內的一個完整功能單元。隨后，這顆芯片被封裝在一個定制化的金屬或陶瓷管殼內。封裝內部集成了微型的波導或電磁場過渡結構，外部則提供了標準的波導法蘭接口。芯片通過粘接和鍵合與封裝內的互連結構連接。
MMIC的一大優勢是便于系統集成。用戶無需處理脆弱且需要精密對準的芯片，可以直接通過標準波導法蘭將器件連接到系統中，極大地降低了系統設計的難度和風險。另一方面，封裝為芯片提供了機械保護、環境保護和改善的散熱路徑，顯著提高了器件的可靠性和使用壽命。與混合集成相比，基于MMIC芯片的太赫茲器件的體積和重量得到有效控制。
作為代價，MMIC芯片犧牲了一定的性能。封裝本身引入的過渡結構會帶來額外的插入損耗，限制了其最終性能上限，通常略遜于混合集成模塊。此外，定制化的封裝本身也需要設計和精密制造，導致成本依然較高。
MMIC芯片多用于提供商用化的太赫茲功能模塊，如封裝的倍頻源組件、集成接收機前端。這些模塊被廣泛用于商業太赫茲成像儀、物質光譜分析儀和點對點通信系統中。

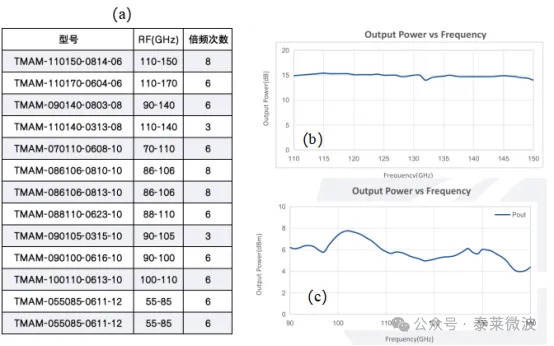

(a)太赫茲倍頻器
(b)110-150GHz八倍頻器
(c)90-140GHz六倍頻器
3.太赫茲TMIC芯片
太赫茲單片集成是指基于半導體襯底材料，通過標準化的平面工藝將太赫茲二極管（如肖特基二極管、異質結勢壘變容二極管）與無源傳輸線、匹配網絡、濾波結構等元件一次性制造形成的單片式電路。
該技術通常以GaAs或InP為襯底材料，核心特征在于二極管并非以分立芯片形式存在，而是通過外延生長、離子注入、光刻、蒸發、蝕刻等半導體制造工藝直接在襯底上形成，以期獲得更高的可靠性、一致性和集成密度。
單片集成消除了混合集成中的芯片組裝和金絲鍵合環節，從而顯著提高了電路的可靠性和一致性及集成度。由于所有元件通過光刻工藝同步制造，器件間互聯的寄生效應得到有效控制，適用于構建低損耗、小型化的太赫茲電路。另一方面，單片集成能夠實現二極管在高頻段的高功率輸出和高效率，成為高性能太赫茲源、混頻器和檢測器的理想實現方案。TMIC芯片太赫茲肖特基二極管直接生長在襯底上，只需完成芯片與波導結構件的安裝，避免了手工裝配二極管時帶來的人為偏差，能夠工作在太赫茲高頻段，具有高效率、一致性好、可靠性高的優點，適合寬帶、高效率混頻以及高功率倍頻。
單片集成的難點主要在于設計復雜度，在實際設計中，需要精確的器件模型和復雜的電磁場-電路協同仿真，以預測并優化在極高頻率下的性能。第二點，電路性能完全取決于所選襯底材料和工藝平臺的固有特性，設計自由度受到較大限制。例如，選擇硅基工藝意味著在輸出功率、效率和噪聲等方面需做出一定妥協；而選擇高性能的GaAs或InP二極管工藝則會面臨成本較高、難以與數字電路集成的挑戰。此外，雖然避免了組裝成本，但半導體流片本身的前期投入巨大，且設計迭代周期較長。如何在不犧牲性能的前提下實現與硅基工藝的兼容集成，也是該技術走向規模化應用亟待解決的關鍵問題。
基于二極管的單片集成電路廣泛應用于需要高性能、高可靠性的星載遙感儀、點對點通信系統及精密測量設備中，已成為空間探測、高端儀器等領域不可替代的技術解決方案。

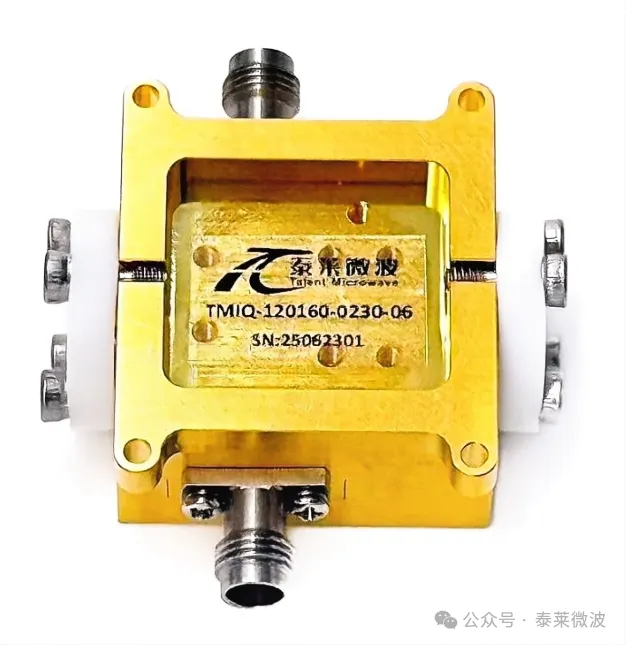

(a)中功率倍頻器
(b)320-350GHz二倍頻器
(c)140-220GHz三倍頻器
蘇州泰萊微波技術有限公司可提供全系列太赫茲倍頻器，混頻器，放大器等太赫茲器件及太赫茲收發系統及組件，歡迎咨詢泰萊微波銷售工程師。
